Description

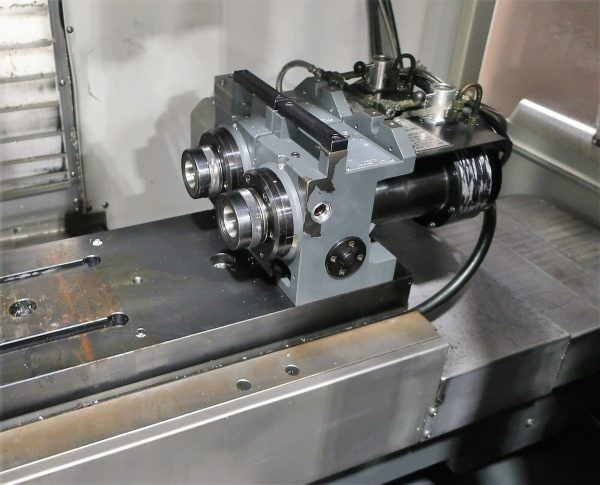

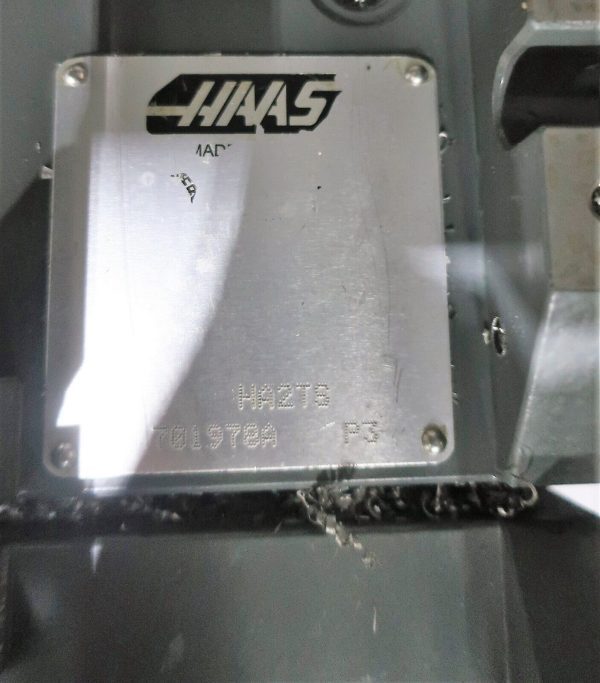

Haas HA2TS Dual Spindle 5C Indexer with Tailstocks – Year 2020
SPINDLE |
S.A.E |
METRIC |
Number |
2 |
2 |
Max Speed |
200 °/sec |
200 °/sec |
Max Torque |
25 ft-lbf |
34 Nm |
Nose Thread |
2 3/16 in – 10 |
2 3/16 in – 10 |
Runout Max |
0.0004 in |
0.010 mm |
Center Height |
5.875 in |
149.23 mm |
Collet Size |
5C |
5C |
Gear Ratio |
60:1 |
60:1 |
INDEXING |
S.A.E |
METRIC |
Accuracy (±) |
± 60 arc-sec |
± 60 arc-sec |
Repeatability |
10 arc-sec |
10 arc-sec |
Backlash |
50 arc-sec |
50 arc-sec |
Worm Gear Dia |
2.8 in |
71 mm |
Max Rotation/Step (with rotary control) |
999.999 ° |
999.999 ° |
GENERAL |
S.A.E |
METRIC |
Power Requirement |
115 VAC ± 10% @ 15 A |
115 VAC ± 10% @ 15 A |
Operating Temp (max ambient) |
100 °F |
38 °C |
AIR REQUIREMENTS |
S.A.E |
METRIC |
Air Pressure Max |
150 psi |
10.3 bar |
TAILSTOCK |
S.A.E |
METRIC |
Number |
2 |
2 |
Type |
Pneumatic |
Pneumatic |
DIMENSIONS – SHIPPING |
S.A.E |
METRIC |
Export Crate |
44 in x 23 in x 19 in |
112 cm x 59 cm x 49 cm |
Weight |
420 lb |
191.0 kg |
